上位机联动方案 / BATTERY TEST
电池充放电循环与老化测试系统
面向电芯、电池包、BMS 保护板和储能模块，基于 OWON Battery Test System 上位机，联动 OWON 可编程直流电源与电子负载，实现充电、放电、循环老化、容量评估和数据追溯。
- PC software
- 免费专业的上位机软件
- Supply and load pair
- 覆盖多款OWON电源和负载组合
- 充电控制
- CC/CV
系统连接
01 / 系统连接

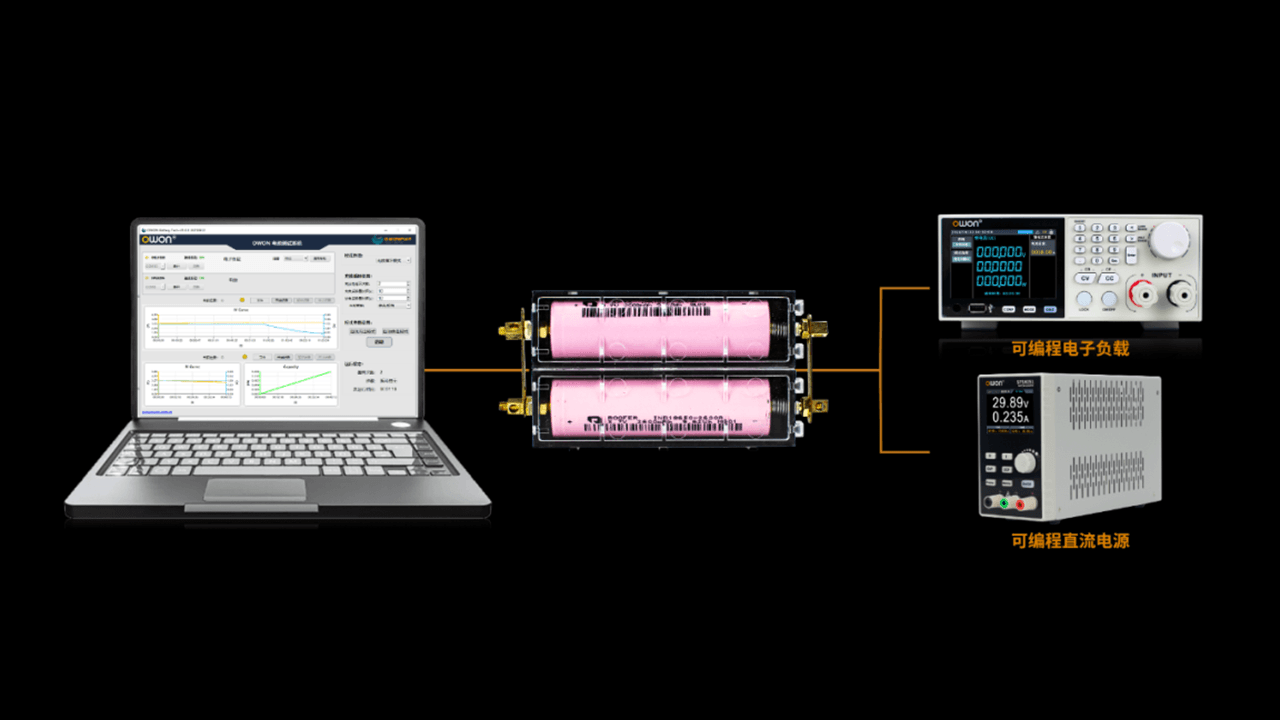

上位机、电源、被测电池与电子负载构成闭环测试链路
- 01

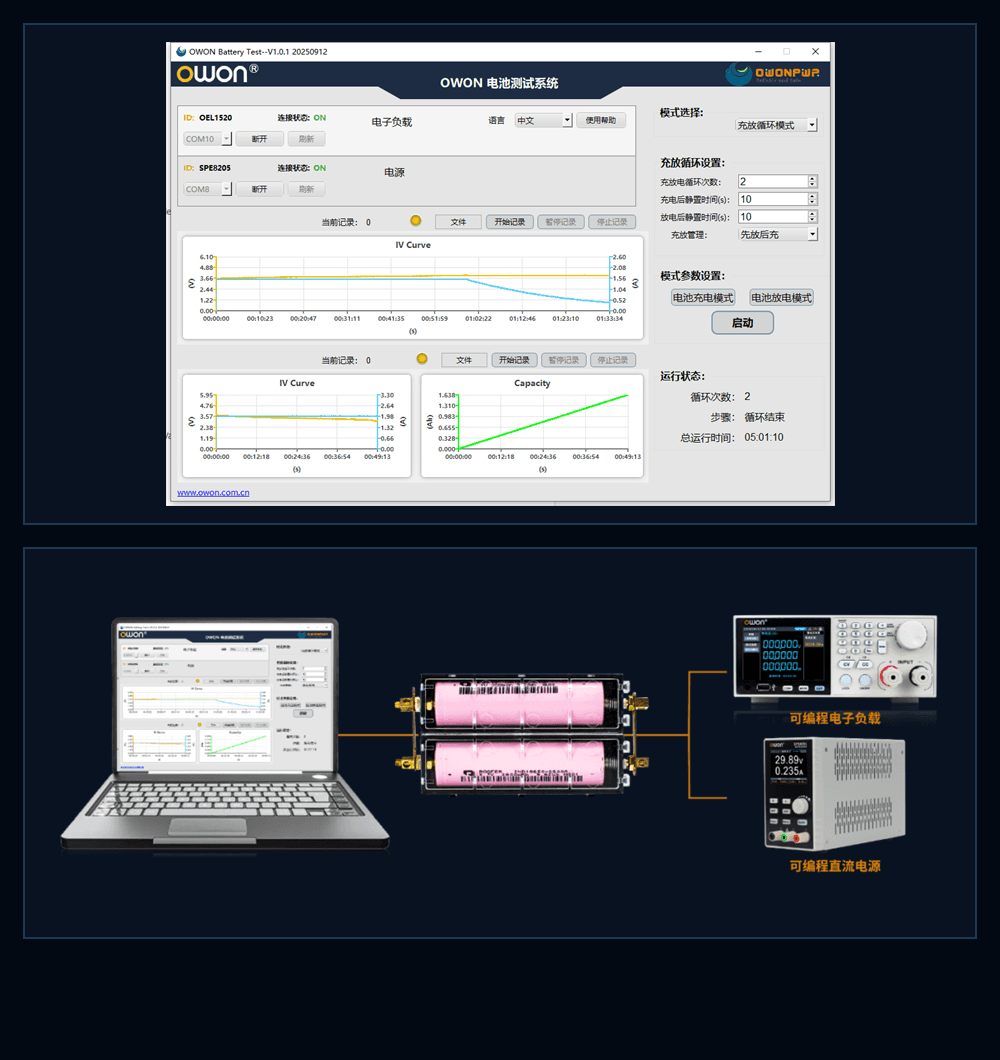

上位机负责测试流程配置、设备连接、曲线显示和数据记录。
- 02
可编程电源按照设定电压/电流执行 CC/CV 充电，并输出保护限制。
- 03
被测电池位于充放电链路中心，可覆盖电芯、电池包、BMS 保护板和储能模块。
- 04
电子负载按照设定电流执行恒流放电，并记录容量、能量和放电曲线。
02 / 系统结构
以 OWON 上位机为核心，组织电源、负载和被测电池的测试链路
以 OWON Battery Test System 为控制核心，通过通讯连接电源与电子负载，按预设流程完成充电、静置、放电和数据记录。
CHARGE
可编程直流电源
提供恒流/恒压充电与保护输出
DUT
电芯 / 电池包
进行容量、能量、老化与保护验证
DISCHARGE
直流电子负载
执行恒流放电、容量和能量记录
DATA
测试记录
保存电压、电流、功率、容量、能量和时间数据
03 / 测试流程
把充电、放电、静置和循环组织成可执行测试流程
- 01
充电测试
设置充电电压/电流、涓流条件、截止电流和保护参数。
- 02
放电测试
设置放电电流、截止电压、截止容量和截止时间，记录容量与能量。
- 03
循环测试
按“充电-静置-放电-静置”流程循环运行，比较每轮容量变化。
- 04
老化验证
通过长时间循环记录性能变化，辅助判断一致性和衰减趋势。
- 05
保护验证
验证过压、过流、欠压、截止条件和异常停止逻辑。
04 / 系统介绍
由上位机、电源、电子负载和被测电池组成完整测试闭环
- 上位机软件
- 设置充放电流程、循环次数、保护阈值和记录间隔，统一管理测试过程。

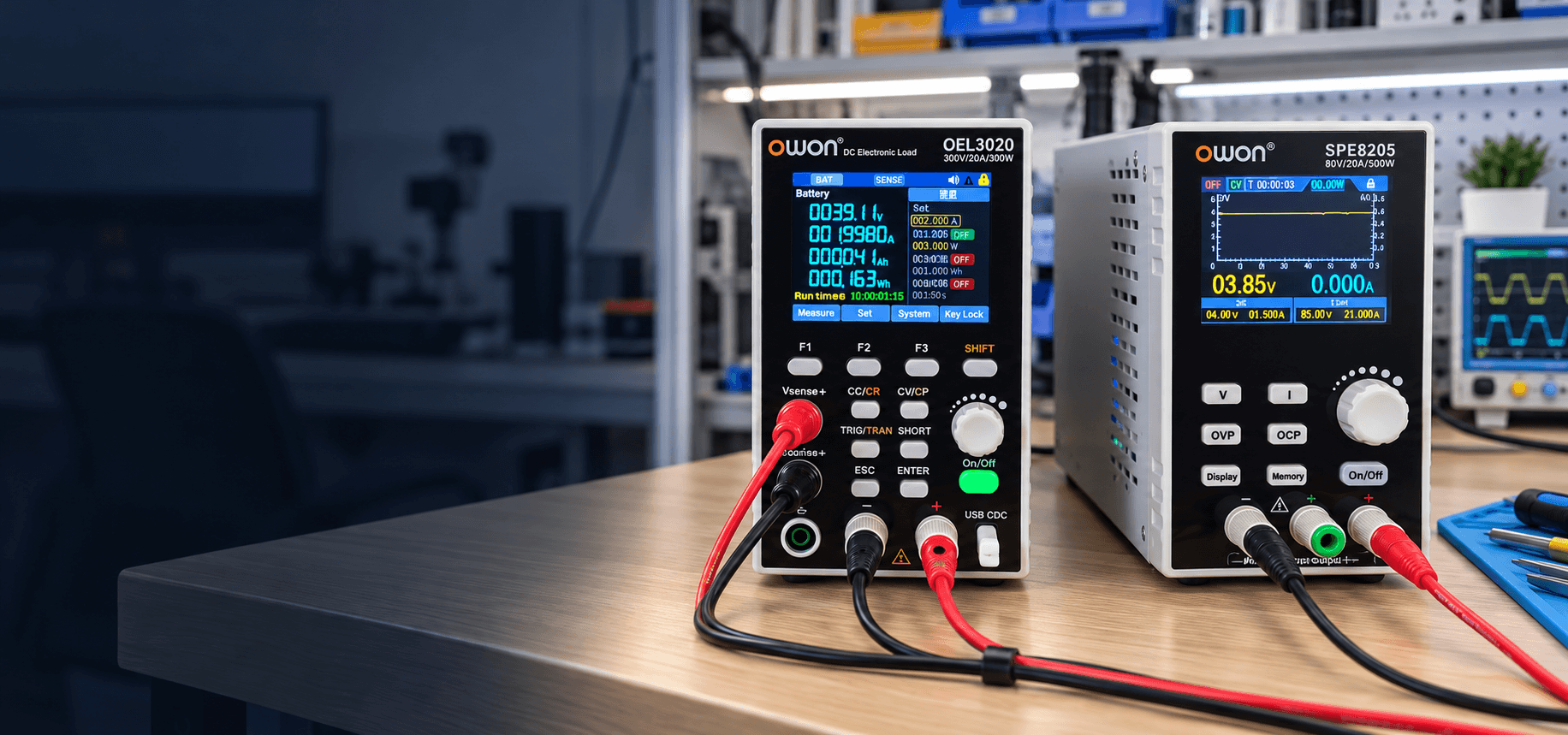

- 可编程电源
- 按设定电压/电流执行 CC/CV 充电，并提供过压、过流等保护输出。
- 被测电池
- 支持电芯、电池包、BMS 保护板和储能模块的容量、能量和老化验证。
- 电子负载
- 按设定电流执行恒流放电，记录容量、能量和放电曲线。
- 数据记录
- 自动保存电压、电流、容量、能量和时间数据，便于复盘和报告输出。
- PC software
- 免费专业的上位机软件
- Supply and load pair
- 覆盖多款OWON电源和负载组合
- 充电控制
- CC/CV
- 恒流放电
- CC
- 曲线与数据记录
- LOG
- 内阻
- 电池容量
软件与资料 / DOWNLOAD
软件、设备配置和测试流程，让客户能快速复现
可提供上位机软件、支持设备清单、设备通讯与接线建议、典型参数配置和测试数据记录模板。项目可根据电池电压、容量、倍率和测试节拍选择 SPE/OWH/OWH67B 电源及 OEL 电子负载组合。
