AC INPUT
交流电源
市电、跌落与频率扰动
行业解决方案方案详情
客户现场案例 / PCS-ATE-2026
PCS 自动化测试系统
面向储能变流器的全功能验证平台，把仪器联控、测试配方、现场 SOP 与可追溯数据收进同一条测试链路。
- 交流功率段
- 1.5 / 3 / 6kVA
- PV 模拟能力
- 3000W
- 双向电池模拟
- ±4kW

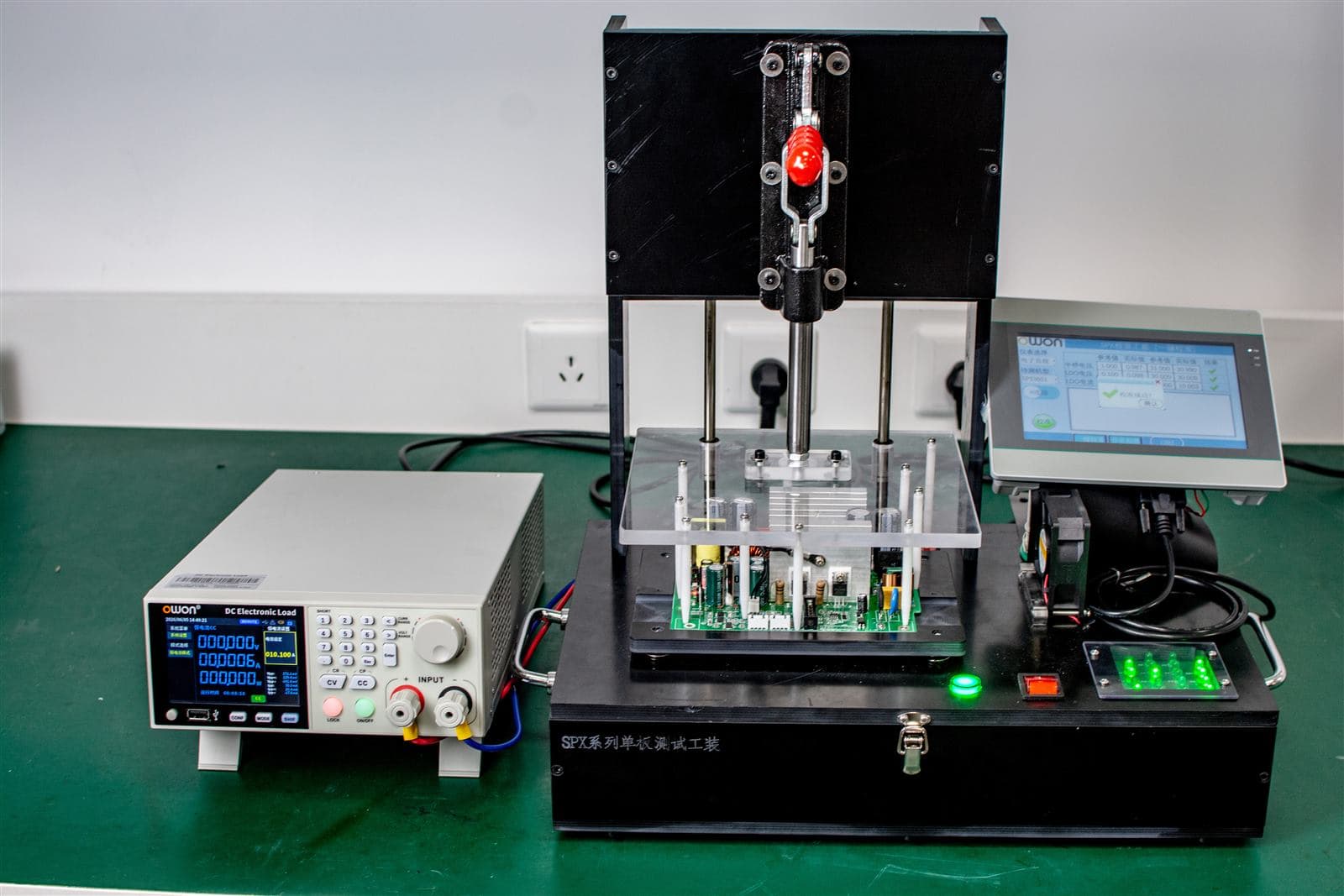

现场运行演示
已交付现场
一套可重复运行、可追溯的 PCS 自动化验证平台
- 01
交流源、PV 模拟器、双向电池模拟器、功率计、示波器与交流负载统一联控。
- 02
从 SN 绑定、机型配方到结果判定与 Excel/CSV 导出，形成完整数据闭环。
- 03
真实交付照片与现场视频共同证明系统已经具备运行和维护条件。
能量与测量链路
围绕 DUT 建立可控、可测、可追溯的测试环境
系统结构说明每台设备承担的任务；详细型号与规格保留在交付资料中。
MEASURE
功率计
功率、THD 与效率
PV
光伏模拟器
MPPT 曲线与调度
DUT
PCS 产品
被测储能变流器
BATTERY
电池模拟器
双向 DC 端
LOAD
交流负载
阻性、感性与冲击
WAVEFORM
示波器
切换死区与瞬态波形
可配置测试工况
四类核心运行模型，组织成可执行的自动化配方
- 01
逆变输出
验证空载电压、频率、阶梯拉载、负载调整率和转换效率。
- 02
旁路与直通
模拟市电与电网中断，验证旁路切换时间和频率精度。
- 03
整流充电
验证充电电压精度、功率流向与效率。
- 04
PV 优先调度
注入 MPPT 曲线，验证光伏补偿、回馈与静态效率。
上位机与数据闭环
让现场按 SOP 操作，让工程按数据定位
- SN 与配方
- 扫码绑定产品记录，匹配机型、工步、规格范围与保护限值。
- 仪器联机
- 集中维护通信端口、连接测试、配置和示波器初始化。
- 结果判定
- 保存实测值、PASS / FAIL / ABORT 与失败摘要，并支持导出。
- 交流功率段
- 1.5 / 3 / 6kVA
- PV 模拟能力
- 3000W
- 双向电池模拟
- ±4kW
- 功率与波形测量
- 0.05%级
资料 / DOWNLOAD
把系统能力和实际应用一起讲清楚
正文说明应用边界，现场视频建立信任，文档提供设备配置、测试项目与维护说明。
